MFC: 화면에 글자, 도형 그리기

매주 설계 계획이나 결과에 대해 발표.

기말고사 때 발표.



중간고사까지만 함께 수업. 이후에는 우리가 주도.



주제?

• 이미 다 나와있는 거지만 난이도가 있어야 함.
• 여러분이 응용할 수 있는 것



난 빈말하는 사람 아녜요.



저번주에도 나왔는데 OnDraw를 사용해서 화면에 뭔가를 뿌려준다고 이야기했습니다.

밑에는 기본적으로

void CMy20110318_CDCView::OnDraw(CDC* /*pDC*/) { CMy20110318_CDCDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); if (!pDoc) return; // TODO: 여기에 원시 데이터에 대한 그리기 코드를 추가합니다. CDC *pDC=GetDC(); pDC->TextOutW(100, 50, _T("MFC Application")); ReleaseDC(pDC); CClientDC dc(this); dc.TextOutW(100, 100, _T("MFC Application")); }

Device Context? => DC. 여기서 원하는 속성 정의해 준 게 위 부분.

GetDC를 포인터로 지정해 주고 밑에 속성을 정의해 주는데,

TextOutW의 100, 50는 뭘까요? 좌표. 근데 내가 실행시킨 걸 보면 왼쪽 제일 위에서 시작하지만 이미지 같은 경우 왼쪽 제일 밑에서 시작하는 경우도 있다고 알고 계세요.

항상 메모리 해제해 줘야 합니다. ReleaseDC를 해서… 기본적인 규칙입니다.



CClientDC dc(this);

dc.TextOutW(100, 100, _T("MFC Application"));

를 보면 위의 것과 조금 다른데 위의 것을 조금 편하게 해주기 위한 파생클래스로 CClientDC라는 게 있습니다. CClientDC는 생성자, DC에서 가지고 온 다음에는 자동적으로 반납합니다. 메모리 해제를 바로 해 줍니다. TextOutW는 화면에 텍스트 출력해주는 함수입니다.



또 DrawText() 함수로 텍스트 출력을 할 수 있어요. 보통 문자의 String이라고 하잖아요?

Int DrawText(Cstring str, LPRECT lpRect, UNIT nFormat);



Child Window 만들듯이 |(or)로 추가할 수 있다.

• SetTextColor() // 색상 변경
• SetBkColor() // 텍스트 배경색
• SetBkMode // 배경 모드 지정
• QPAQUE(불투명)
• TRANSPARENT(투명)

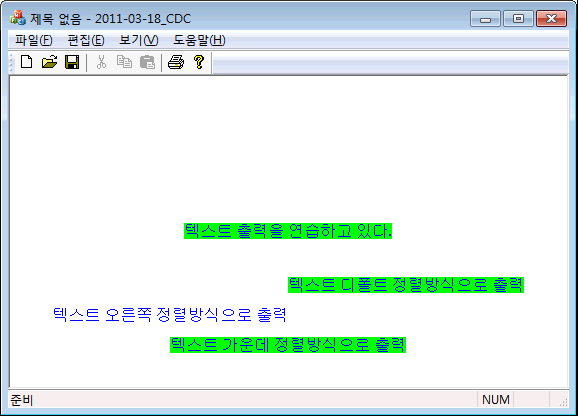

void CMy20110318_CDCView::OnDraw(CDC* pDC) { CMy20110318_CDCDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); if (!pDoc) return; // TODO: 여기에 원시 데이터에 대한 그리기 코드를 추가합니다. CRect rect; GetClientRect(&rect); pDC->SetTextColor(RGB(0,0,255)); pDC->SetBkColor(RGB(0,255,0)); pDC->DrawText(_T("텍스트 출력을 연습하고 있다."), -1, &rect, DT_CENTER | DT_VCENTER | DT_SINGLELINE); pDC->TextOutW(rect.Width()/2, rect.Height()/4*3-30, // 화면상 출력 위치 _T("텍스트 디폴트 정렬방식으로 출력")); pDC->SetBkMode(TRANSPARENT); pDC->SetTextAlign(TA_RIGHT); pDC->TextOutW(rect.Width()/2, rect.Height()/4*3, _T("텍스트 오른쪽 정렬방식으로 출력")); pDC->SetBkMode(OPAQUE); pDC->SetTextAlign(TA_CENTER); pDC->TextOutW(rect.Width()/2, rect.Height()/4*3+30, _T("텍스트 가운데 정렬방식으로 출력")); }

3개가 다 쓰이면 화면의 정 중앙에 들어가요. 요 3개가.



1.2 도형 그리기

• 직선 그리기 함수
• 항상 시작점과 끝점 두개가 들어가야…
• 좌표를 나타내는 포인트에 대한 구조체가 사용됨.

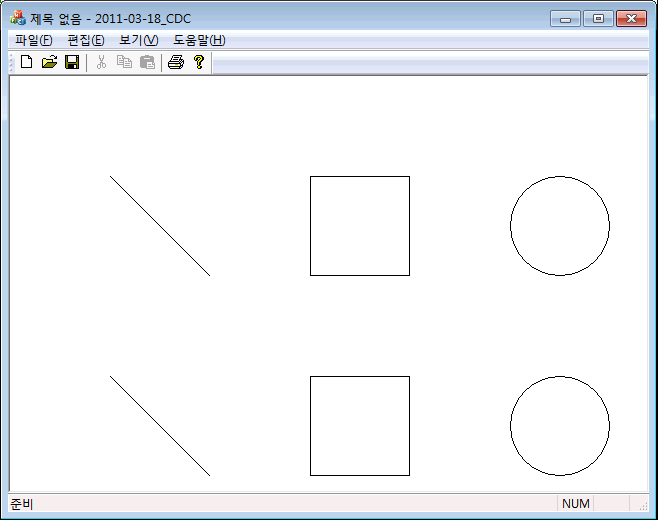

void CMy20110318_CDCView::OnDraw(CDC* pDC) { CMy20110318_CDCDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); if (!pDoc) return; // TODO: 여기에 원시 데이터에 대한 그리기 코드를 추가합니다. pDC->MoveTo(100, 100); pDC->LineTo(200,200); pDC->Rectangle(300, 100, 400, 200); pDC->Ellipse(500, 100, 600, 200); CPoint pt1(100, 300); CPoint pt2(200, 400); pDC->MoveTo(pt1); pDC->LineTo(pt2); CRect rc1(300, 300, 400, 400); pDC->Rectangle(&rc1); CRect rc2(500, 300, 600, 400); pDC->Ellipse(&rc2); }

CRect: 사각형을 나타내는 구조체.



pDC->MoveTo(100, 100);

pDC->LineTo(200,200);



위와 같이 하면 대각선이 그어지겠죠?

pDC->Rectangle(300, 100, 400, 200);

직사각형. (시작점의 x축, 시작점의 y축, 끝점의 x축, 끝점의 y축)



pDC->Ellipse(500, 100, 600, 200);

Ellipse : 타원(원)을 그리는 부분이에요. 사각형과 비슷한 방법으로 선언.



On이 붙는 함수는 메시지 핸들러라고 부릅니다.

메시지 핸들러: 앞에다 무언가 다른것을 구동시키면서 동작시키는 함수



위 소스를 보면 클래스를 통해(아래쪽 도형들) 만들 수도 있다는 것을 볼 수 있다.



3조.



사각형은 계속 반복됩니다.

그리기가 완료되어 사용이 끝난 브러쉬는 펜과 같이 원상 복귀.



내가 내 주석을 달아야 내 것으로 만들 수 있다.

사각형 관련해서 실습!
